感应导光板在景观栈道地面的应用分析

发布时间:2019-03-13 浏览:2454次 发布:中国照明灯具网
感应导光板在景观栈道地面的应用分析

 1、引言

   在户外景观亮化工程中,观景台地面栈道需要用光的语言表达出夜晚闪动精灵创意效果。在白天玻璃地面是通透的,在夜间玻璃地面可以从底部发光。地面材质是玻璃地面,在玻璃面的底部通过光的变化,反应出地面的色彩和灵动。为了增加游客和光的互动,地面上的灯需要在人走过时有配合光的变化。感应控制导光板灯是这种应用的首选,这种应用具有发光均匀柔和,结构稳固可靠,感应控制稳定的特点。
2、理论阐述
导光板的应用的特点是点亮时发光均匀,关闭时在白天又可以不阻挡视线透光。出光面可以根据实际情况设计成异形,可以根据实际现场发光要求进行定制化设计。导光板灯采用RGB光源,控制技术采用DMX512协议控制,为了达到光与人互动效果,系统设计需要感应准确且抗干扰能力强的无线感应传感器。
本次项目要求在栈道玻璃地面上表现光变化,栈道地面分解成小单元设计,每个单元设计成单元式导光板灯模块,最后把每个单元进行组合安装,达到整体效果。
3、感应打光板在景观栈道地面的应用
(1) 整体效果设计

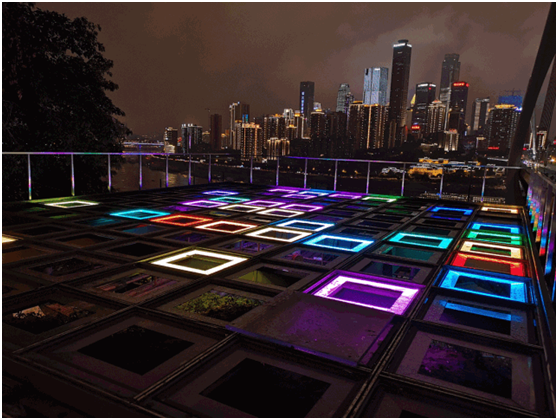

本次项目的特殊性,多次经过现场调研和方案修改,最终决定以夜晚闪动精灵为创意亮化景点。亮化项目工程的现场示意图如下:

整体的观景台玻璃地面需要分解成若干个单元玻璃地面组成,每一块玻璃地砖的下边需要有导管板发光显示,把每一块地砖设计成一个单元模块式的发光单元,通过重力感应的方式,只要力量达到触发值,就能够将其点亮。在夜色之下,一步一个脚印,灯光随着每个人的脚步移动而亮起,为了能够同时点亮更多的区块,需要团队齐心协力,不断奔走,这才能够点亮整个区域,展现整个观景台地面的出光效果,每个单元配以稳固的铝合金护框增加结构强度。
(2)单元式设计:
每个单元式感应灯导光板经过特殊设计,确保应对各种极端恶劣天气下正常工作。感应灯导光板内部配备更高规格的感应装置,最高能够感应到距离6米以上的物体。感应灯导光板内设置不同颜色的光源,每次激活都随机变幻颜色,让环境变得更有趣。感应灯和导光板进行完美结合,让灯体做到透明,可以应用到更多的场景。单元式设计采用了稳固的铝合金框架,每个单元有四边铝合金框架组成。为保证安装的可靠性,每个单元框设计了稳固的安装件,从单元的四个边框对灯体进行固定,保证安装稳定可靠。导光板的光源部分,采用超声工艺,保证光源的防护性能达到IP65的防护等级。
导管板灯采用RGB光源,控制协议采用DMX512控制。为了达到光与人互动的控制效果,在导光板灯上增加了感应自动控制模块设计,感应模块内置于导光板控制系统。为了减少周围环境的影响,感应模块采用最先进的平面天线,可有效抑制高次谐波和其他杂波的干扰,灵敏度高、可靠性强。安全方便、智能、节能。
3)组合安装设计:
景观台栈道的地面经过测量计算,采用多组单元式导管板进行合并安装设计,单元式导光板布满整个栈道玻璃地面。由于栈道玻璃地面是做为观景台,考虑游客参观的频次比较高,每个单元式导光板上设计了多个安装件,用来固定在现场的钢架上,安装固定保证每个单元具有良好抗震动性能。


4、结束语
      导光板在观景台玻璃栈道上的应用,设计上考虑了日间和夜间的导管板的两种效果,实现了以“夜晚闪动精灵”为创意,在亮化景点,同时增强娱乐互动性。采用了单元式模快组合的结构设计,安装稳固设计是考虑的重要要素,防护性能满足IP65防水级别的要求,每个单元模块组成整个栈道地面的综合效果。整体设计充分考虑了安装的稳定性,同时也考虑了由于震动带来的影响。单元式导光板的控制系统内,设计了高稳定的感应单元,模块内采用了先进的平面天线技术,可有效抑制高次谐波和其他杂波的干扰,灵敏度高、可靠性强,单元模快可以进行DMX512控制。
责任编辑:JRT来源:景观照明专委会
